高输出电流电路

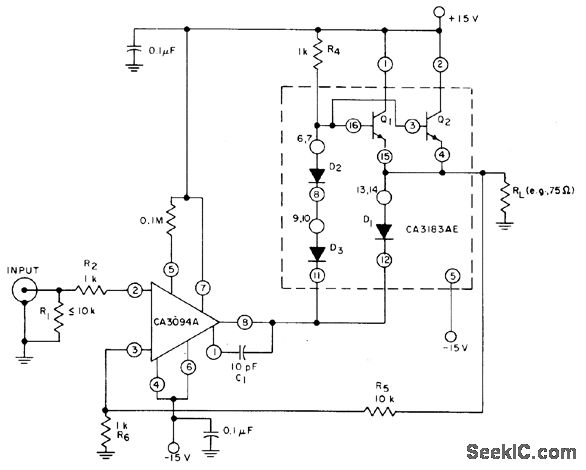

使用CA3094A可编程运算放大器作为驱动级,通过75ohm负载为CA3183AE阵列的2个并列晶体管开发100mA平均电流(峰值高达300mA),二极管连接的晶体管D1-D3阵列提供温度补偿。
