示波器转换器提供四个通道显示

出处：hslq2000时间：2011-09-06

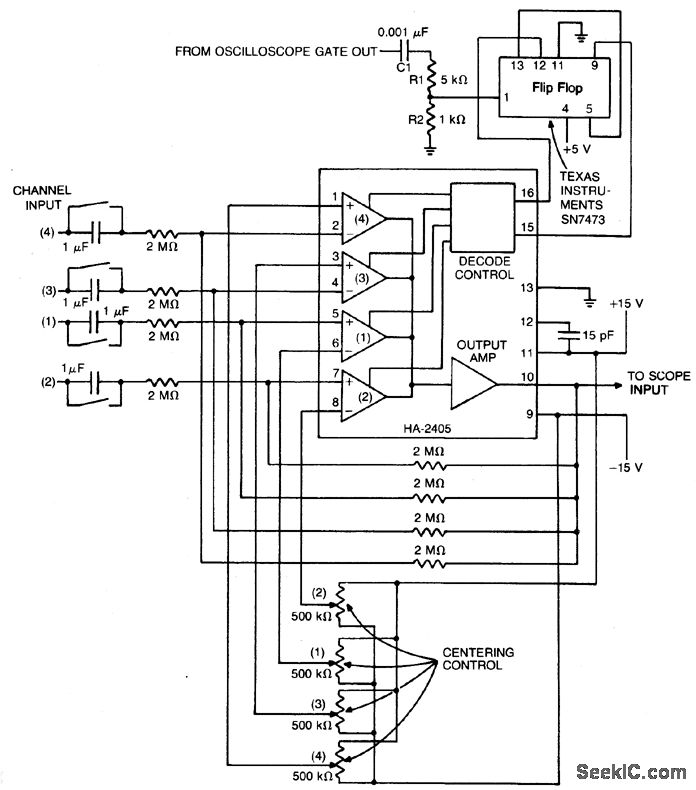

单片四路运算放大器提供一个低成本的方式来提高一个标准示波器的显示性能。二进制输入驱动集成电路运算放大器；一个双触发器划分了范围的门输出以获得通道选择信号。所有的通道都有定心零点偏移电压控制。该电路在5MHz的条件下操作。
