声音效果发生器

出处：chrometta时间：2011-08-28

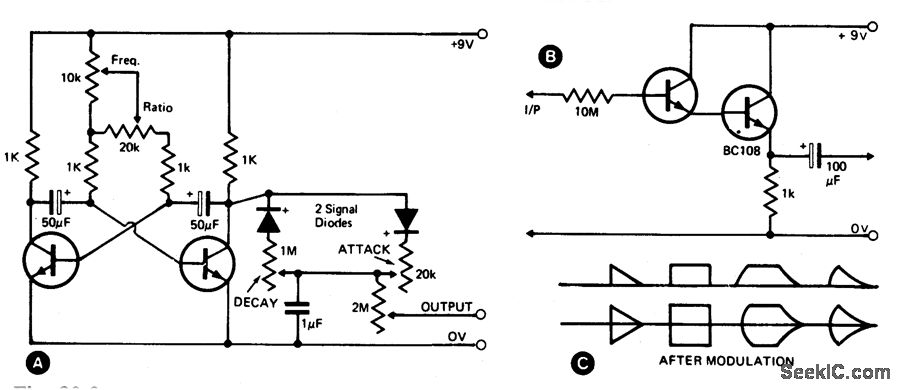

这个波形发生器基本是一个缓慢运行的带有变量进攻和衰减的振荡器。可变振幅（高阻抗）输出通过2M电位器可获得。B显示了一个附加电路，如果需要低阻抗输出，将会用到这个电路。一些能够产生的输出波形如C所示。
