LA4533M是日本三洋公司生产的双声道音频功率放大集成电路，应用于袖珍收音机，随身听等低电压，小功率的音响系统中较多。

    1.LA4533M内电路方框图及引脚功能

     LA4533M集成块内电路主要由两路功率放大电路，电源通断静噪开关电路、纹波滤波电路等组成。其集成块的内电路方框图如图1所示，该IC采用10脚双列扁平式塑封结构，其集成电路的引脚功能及数据见表1所列。

                                                       表1 LA4533集成电路的引脚功能及数据

 　2·LA4533M典型应用电路

　LA4533M集成块的典型应用电路如图２示。

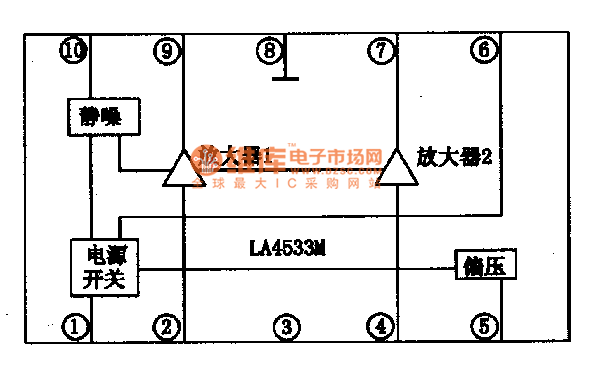

    图1   LA4533 M集成块的内电路方框图

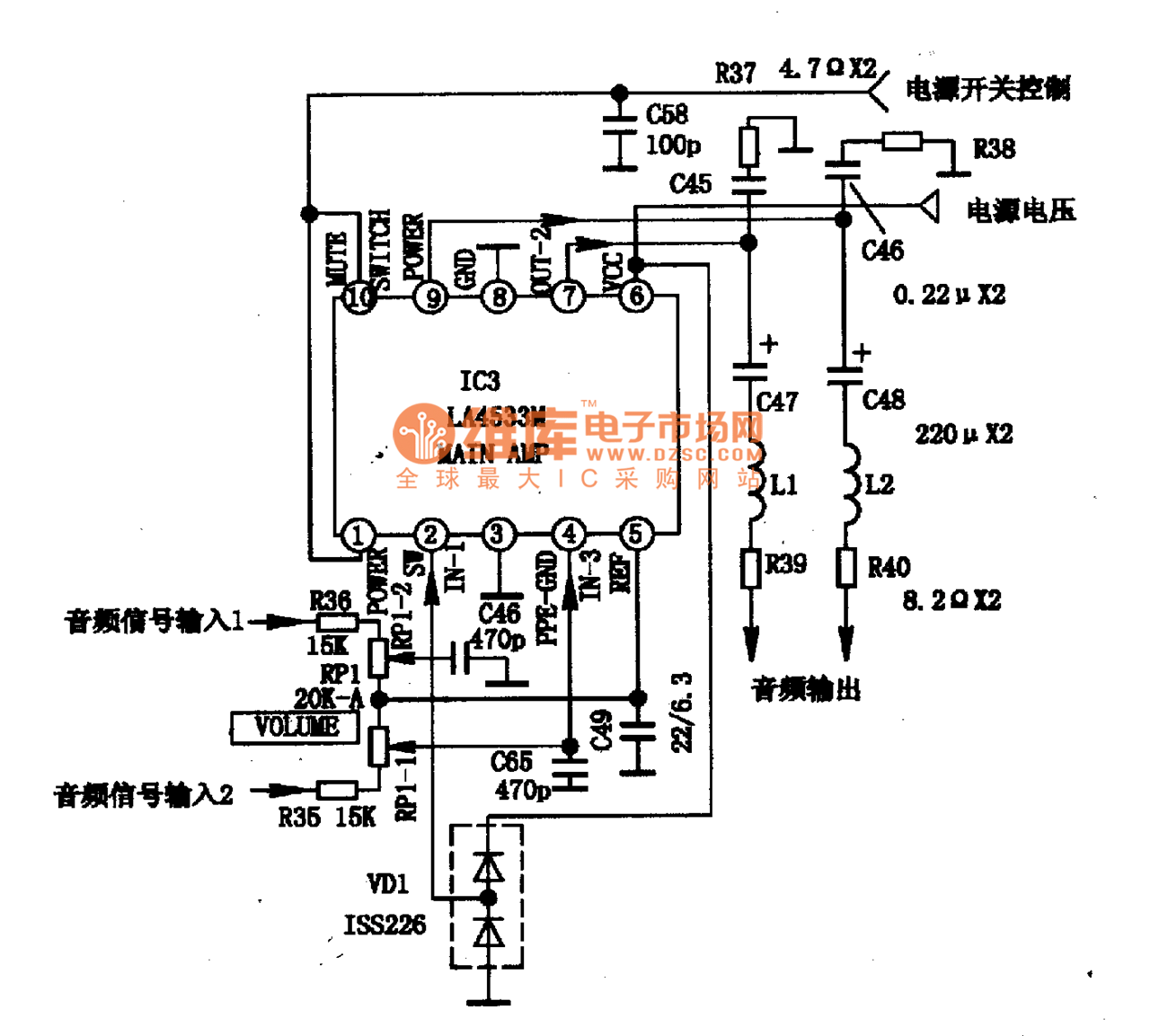

                                                     图 2   LA4533  M集成块的典型应用电路

　　3·信号流程

　　两路音频信号从LA4533M的(2)(4)脚输入，放大后从(9)(7)脚输出，经C48、C47榴合至L2、Ll线圈和R4O、R39去推幼耳机发声。

　　Ll-L2是为利用耳机线作FM天线而设的，R37与C45、R38与C46为左、右声道"茹贝尔"网络，用于补偿耳机感性阻抗，抑制高频自激。

　　4·故障检修提示

　　收、放无声应先检查LA4533M(10)脚是否处于静噪电压状态:某一声道收、放音无声，应检查(2).(9)或或(4)与(7)脚输入，输出的信号是否正常。
