晶体检验器

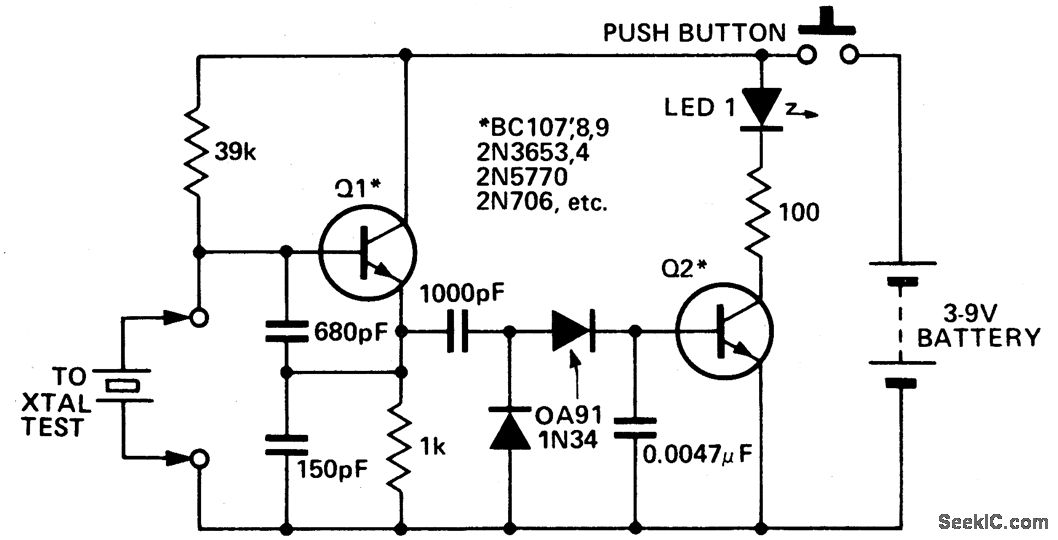

该电路可用来检验在分检基础的基本高频晶体。一个非调谐的振荡器驱动一个电压倍增器和一个电流放大器。如果晶体振荡的话,Q2导电,然后LED发光。一个3V或者6V,40mA的灯泡可以用来代替LED。
