倍频程均衡器

出处：古道热肠时间：2011-07-20

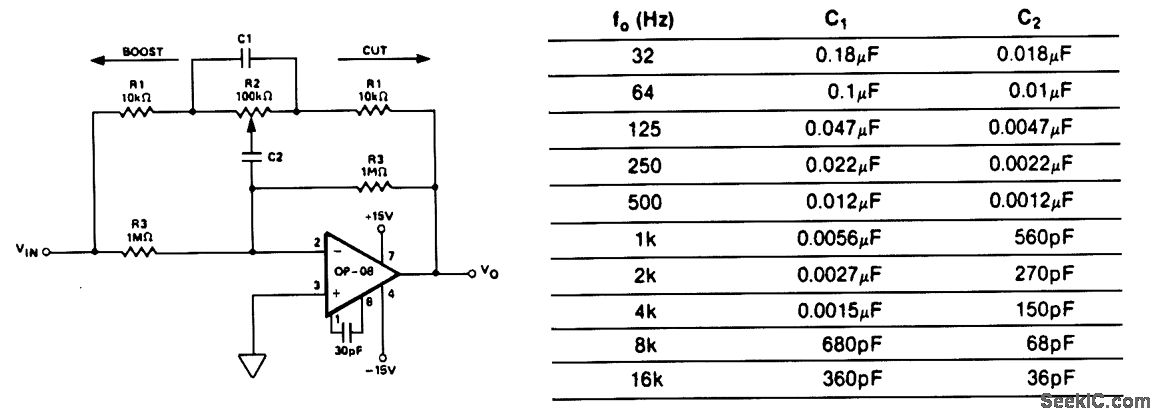

该电路是倍频程均衡器的一部分，用于音频系统。下表显示的C1和C2的值，需要达到给定的中心频率。根据R2的位置，该电路可提高或降低12分贝。由于OP-08低输出偏压电流，可缩放的电阻上升了10倍，从而降低低频端C1和C2的值。
