真空管低功耗80/40米的变送器

出处：srclys时间：2011-06-26

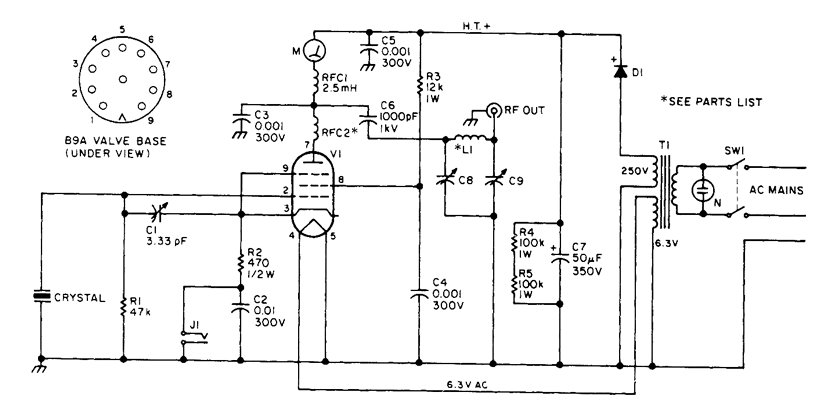

使用6BW6真空集热管，其上的发射器提供约5W输出。C1用来调整CW。C8和C9是365 pF和双365 pF（并联）调谐电容。L1是35圈漆包线24号对1塑料管。FT-243为3.5或7MHz 晶体。
