电话线路测试仪

出处：周国灿时间：2011-07-13

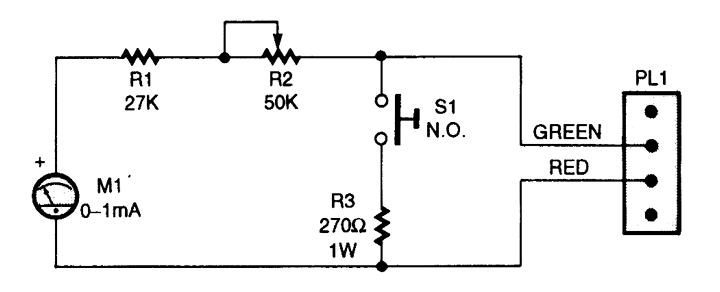

该电话线测试仪包括一个计量器（用来测量挂、摘机状态线电压），三个电阻（其中一个是可变的），一个按钮开关，模块化电话接头。当电路连接到电话线，计量器读数为5-10V，表明电话线正常。
