可切换功率衰减器

出处：qinlongsun时间：2011-06-29

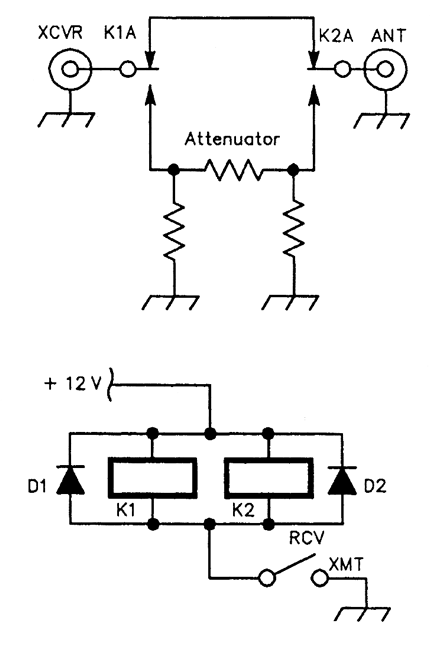

此电路为可切换功率衰减器可用来降低没有自动电平控制线的发射机的功率输出10到20dB的值:10dB: R1=R3=91Ω。R2=75欧姆接近标准值。20dB: R1=R3=62Ω R2=240欧姆接近标准值。R1处理输入功率的份额，而R2少点，这取决于选定的衰减器。
