在语音范围内的有源二阶带通滤波器

出处：zyc1205时间：2011-06-08

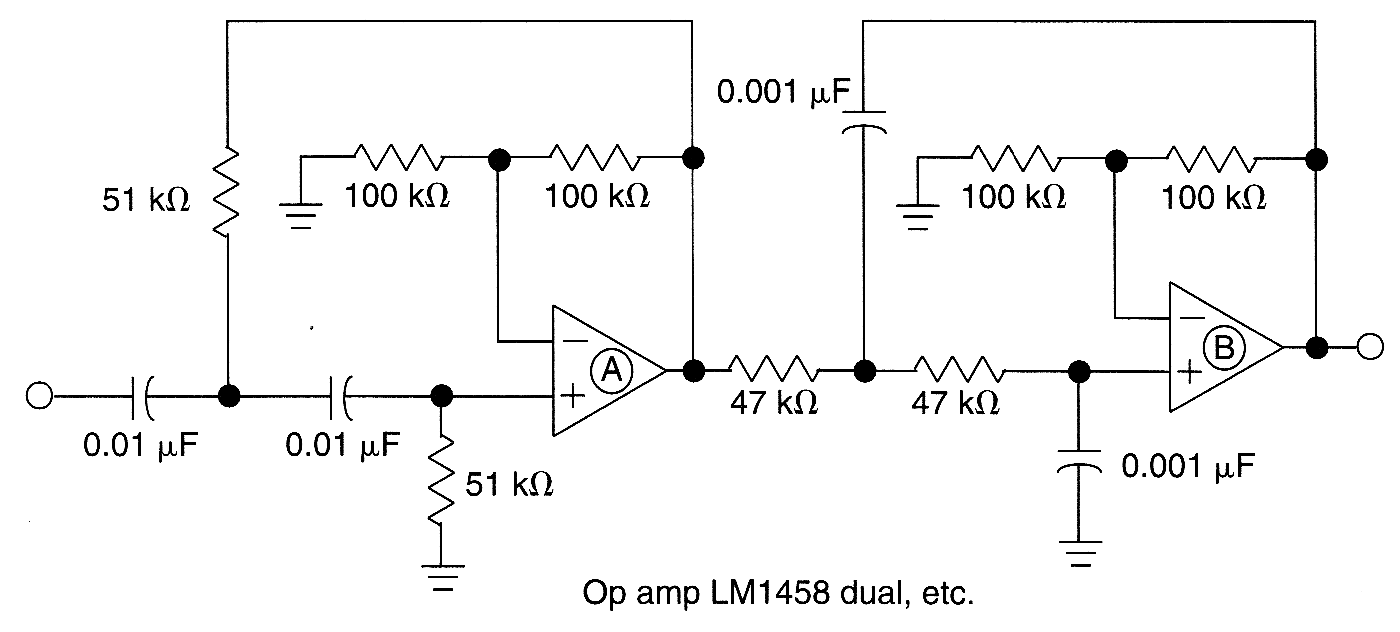

这个滤器电路，采用LM1458或者类似运算放大器。在通带外的12分贝/倍频程下，它具有300赫兹到3.4千赫的反应。A区是高通，低通B区跟在其后面。任何一区的值可以扩展来转换通带。
