全波整流/平均滤波器

出处:tyw时间:2011-06-09

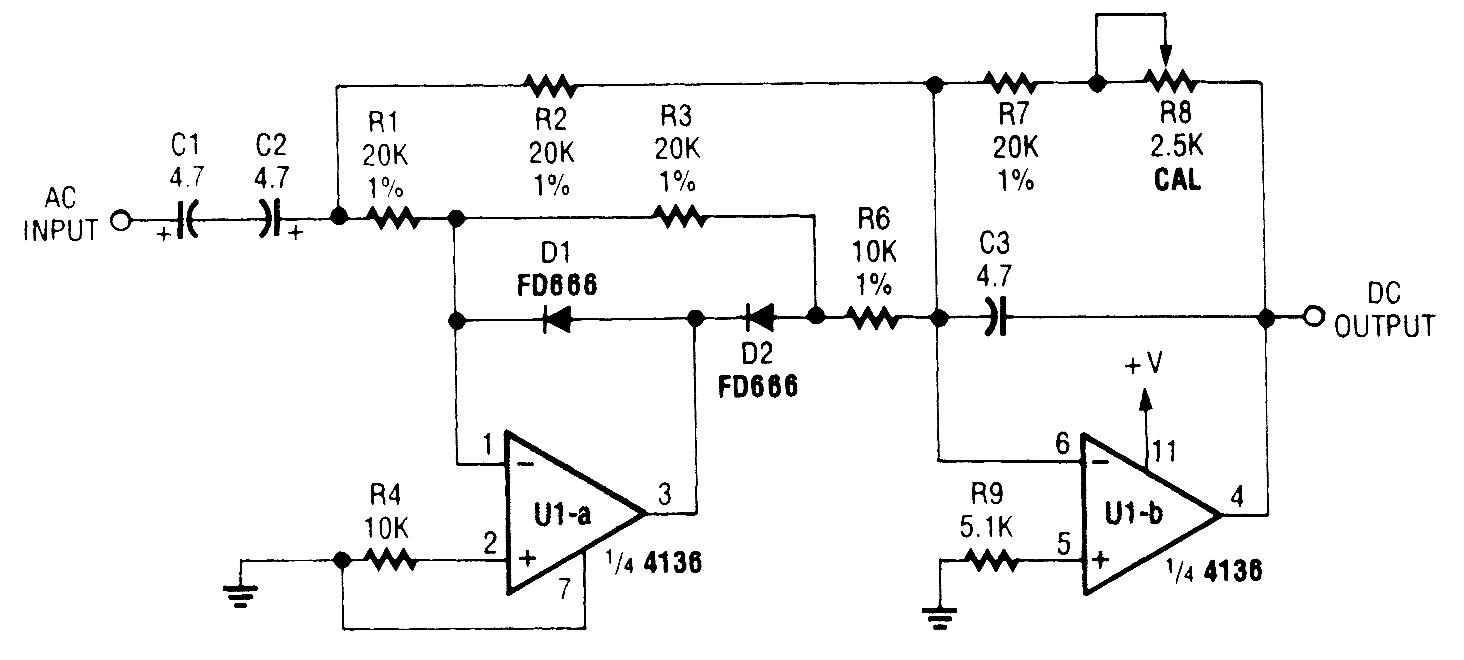

全波整流/平均滤波器
输入信号是由D1和D2运放器U1-a来整流的,它被输送到输出放大器U2 R8。U2 R8是为正确的电路校准而设置的。
