间歇自动灌溉控制器电路

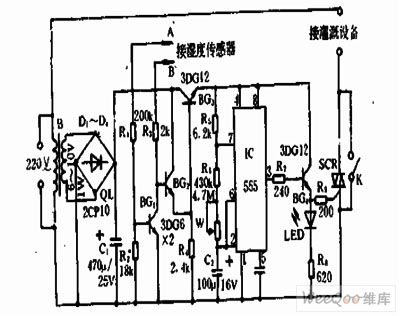

  如图为间歇自动灌溉控制器电路。接通电源时,如果湿度传感器阻值低(土壤湿度大),BG1导通,BG2截止,BG3截止,IC及SCR均不工作。灌溉设备不工作。当土壤干旱时,湿度传感器阻值高,BG1截止,BG2,BG3导通,IC组成的多谐振荡器工作触发SCR,灌溉设备工作。
