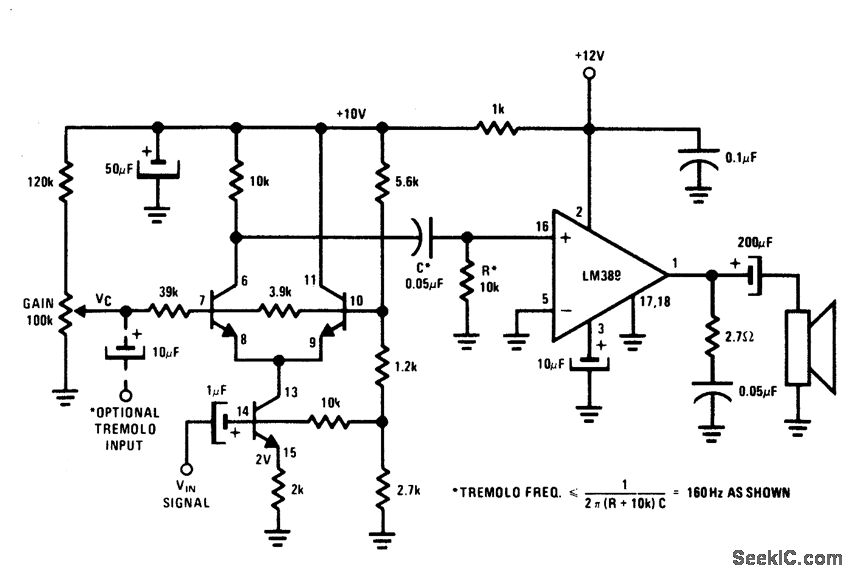

电压控制放大器或颤音电路

出处：zhangwr时间：2011-08-27

该晶体管形成了一个具有积极的电流源跟踪的差异对。这种配置技术上被称为可变跨导乘，它具有输出正比于两个输入信号的产品。乘法的发生是由于该晶体管跨导在发射极电流偏置跨导的依赖。增益控制可能设置为深度。
