可控硅移相触发器KC04典型应用电路图

出处:tubie时间:2007-11-22


可控硅移相触发器KC04电路适用于单相、三相全控桥式供电装置中,作可控硅的双路脉冲移相触发。KC04器件输出两路相差l80的移相脉冲,可以方便地构成全控桥式触发器电路。该电路具有输出负载能力大、移相性能好、正负半周脉冲相位均衡性好、移相范围宽、对同步电压要求低、有脉冲列调制输出端等功能和特点。

电参数如下:
电源电压:直流+15V,一l5V,允许波动±5%(±100,6功能正常)。
电源电流:正电流≤15mA,负电流≤10mA。
同步电压:任意值(一般交流30V)。
同步输入端允许同步电流:3mA(有效值)。
移相范围:≥l70°(同步电压30V,同步输入电阻15~30kΩ)。
锯齿波幅度:≥10V(幅度以锯齿波出现平顶为准)。
输出脉冲:
fl.脉冲宽度:l0µs~2 ms(改变脉宽电容达到)。
b.脉冲幅度:>13V。
C.输出能力:l00mA(流出脉冲电流)。
d.输出反压:BVceo≥l8V(测试条件:Ie≤l00µA)。
正负半周脉冲相位不均衡度≤±3°。    ‘
使用环境温度:-l0~70℃。

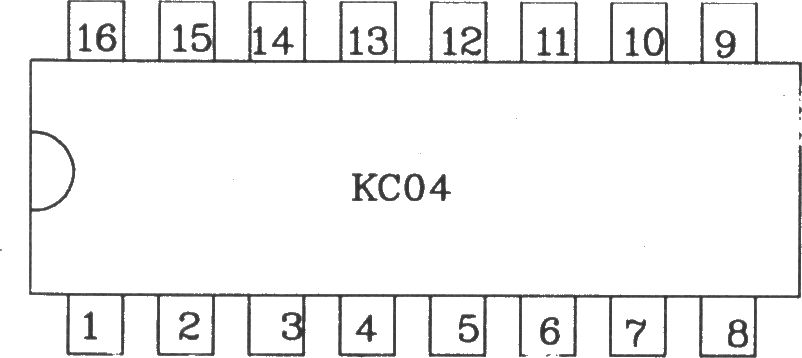

                                 KC04引脚图
                      KC04的典型应用电路

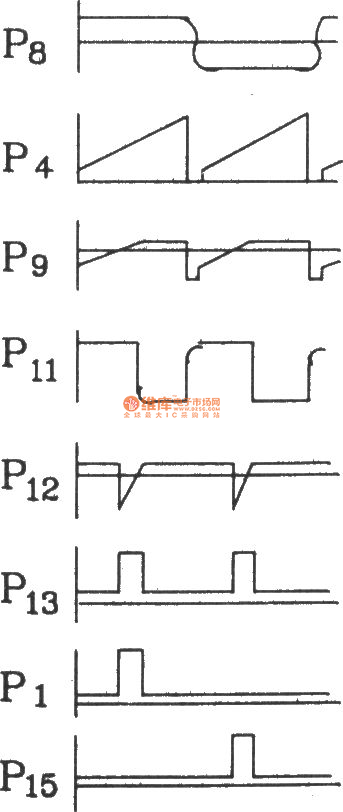

                   KC04各点波形图
芯片由同步检波电路,锯齿波形成电路,移相电压、偏移电压和锯齿波电压综合比较放大电路及功率放大电路四部分组成。
