KCZ3集成化三脉冲触发组件主要适用于
可控硅三相桥式半控变流器的触发。每相输出脉冲能可靠地驱动一支
大功率可控硅元件，具有能够适应各种移相电压，同步方式简单等优点。
电参数如下：
移相控制电压：0～+8v(根据要求可变)。
移相范围：≥l70°。
交流同步电压：l0V(有效值)相电压。30V时，增加Rl2、R22、R32。
输出级允许负载电流：300mA。
脉冲前沿≤lµs。
电源电压：直流+15V，-l5V，允许波动±5％。
电源电流：+15V电流≤50mA，-l5V电流≤10mA(不包括输出级)。
允许使用环境温度：-l0～+70℃。

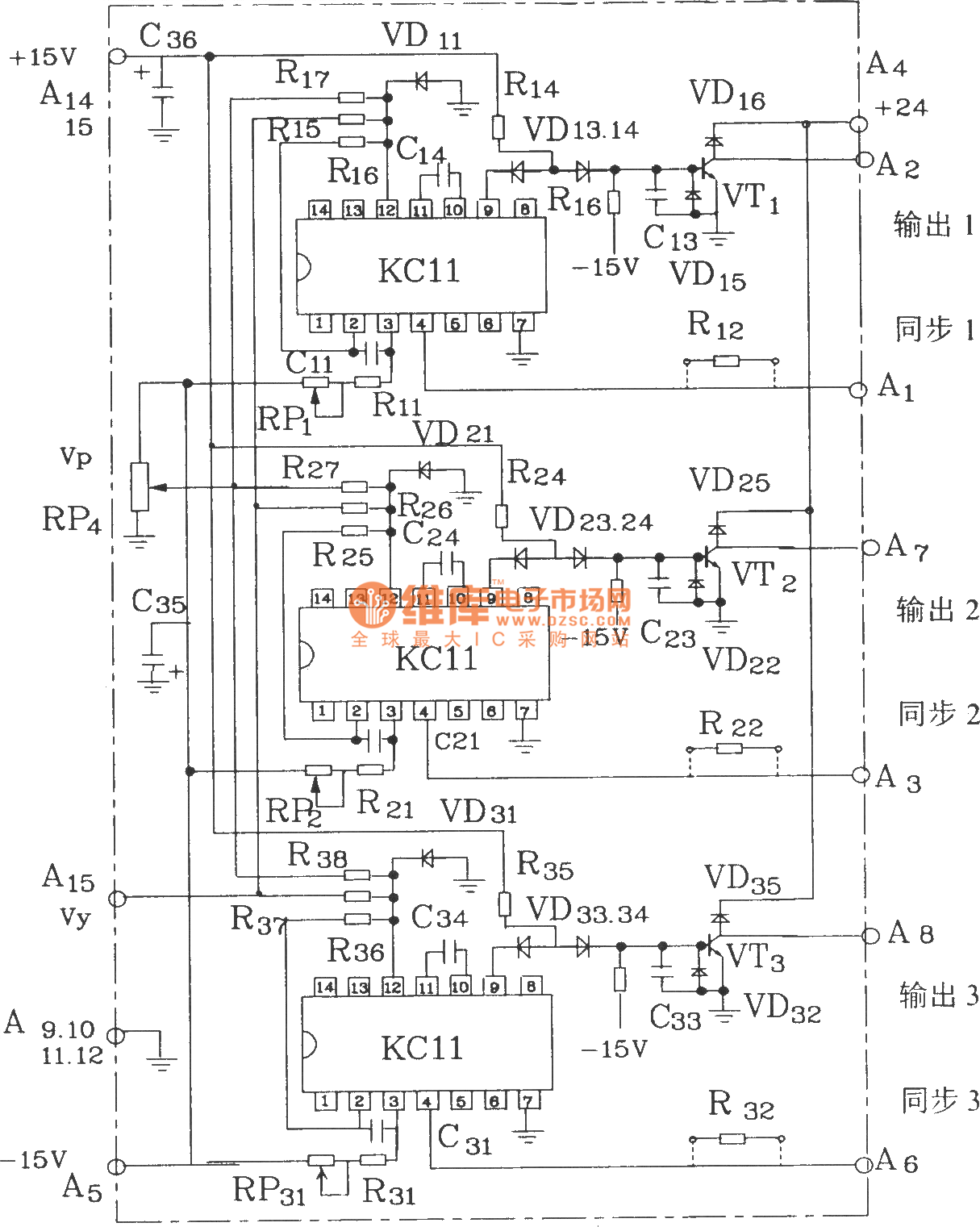

KCZ3电原理图
KCZ3组件各点波形图
