自动定时控制电路图

出处:davidli88时间:2011-04-09

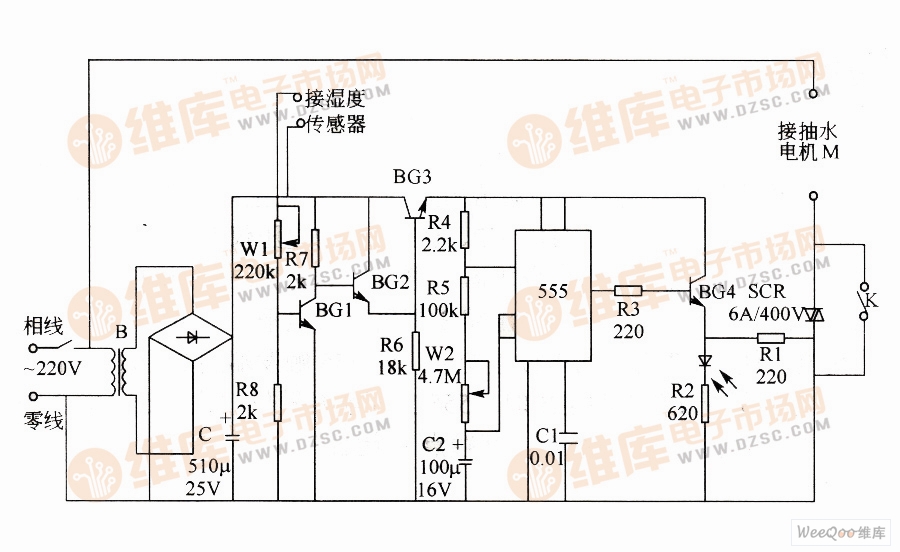

  如图所示是由555定时器、降压整流电路、开关控制电源和双向可控硅SCR控制电路等组成的自动定时控制电路。该电路接上湿度传感器后,可对土壤湿度自动进行检测,并可适时自动定时间歇灌。

自动定时控制电路

自动定时控制电路

  在图中,两个有铜帽的石墨棒为湿度传感器,当土壤干燥时,两石墨棒间的导电率低,呈现的电阻大,经分压后将使BG1截止,BG2和BG3导通。相应多谐振荡器得电而起振,其振荡周期为T=0.693(R4+2R5+2Rw2)C2。其中t充=0.693 (R4+R5+RW2)C2,t放=0.693(R6+:Rw2)C2。调节电位器W2可改变占空比和振荡周期T。莎充即抽水电机M的抽水时间,t放即抽水电机M的断电间歇时间。当土壤潮湿时,相应两石墨棒间呈低阻,BG1导通,BG2和BG3截止,多谐振荡器因无电源供电而停止振动,且使BG4管截止,SCR截止,相应抽水电机不工作。
