由NE555等构成的顺序定时器电路图

出处：tuwen时间：2009-03-13

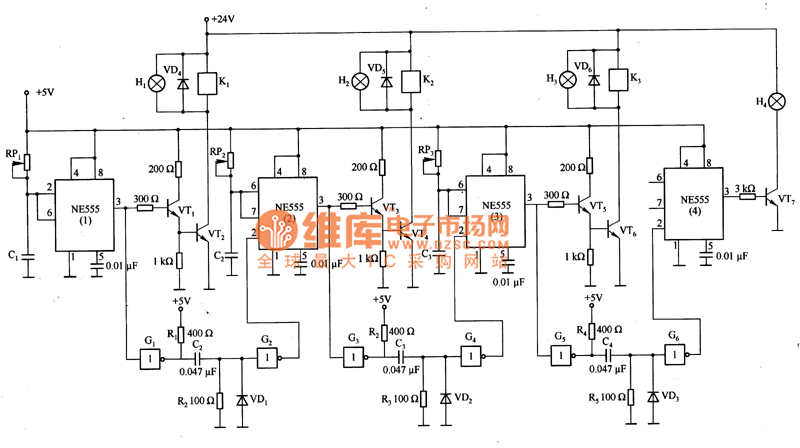

　　图1是由NE555等构成的顺序定时器。这种定时器在电源接通时可任意设定时间，通断控制外接系统工作。电路中，K1一K3为继电器，用于控制相应系统工作，调节RP1一RP3阻值，可改变继电器的通断时司。NE555(1)的2与6脚接在一起，电源接通时，若NE555(1)动作，则瞬时对C1充电，其充电电流从2脚至C1流通。同时，NE555(1)的3脚输出波形经G1和色处理后形成触发脉冲，加到NE555(2)的2脚并便其工作。同理，NE555(2)的3脚输出波形经C3和C4处理后形成触发脉冲，加到NE555(3)的2脚并使其工作。触发脉冲宽度由R1、R2和C2(R2、R3和C3，R4、R5和C4)决定。NE555的输出还要驱动相应的继电器，为此采用达林顿连接方式的功率晶体管VT1和VT2(VT3和VT4，VT5和VT6)驱动器，驱动继电器进行相应的控制。

顺序定时器电路图

　　图1 由NE555等构成的顺序定时器电路图
