基于CD71061P的可编程彩灯控制器电路图

出处:ping87时间:2011-03-31

  CD7l061P是采用双极型和CMOS兼容制作工艺、标准DIP-16封装的多功能程控闪光集成电路。具有弹性涨缩(M1)、全亮间隔闪光(M2)、向左倒流水(M3)、向右顺流水(M4)、向右依次闪亮同时灭(M5)、向左依次闪亮同时灭(M6)共6种基本闪光模式。经编程后可得到18种不同闪光模式的组合。基于CD7l061P的可编程彩灯控制电路图如图所示。

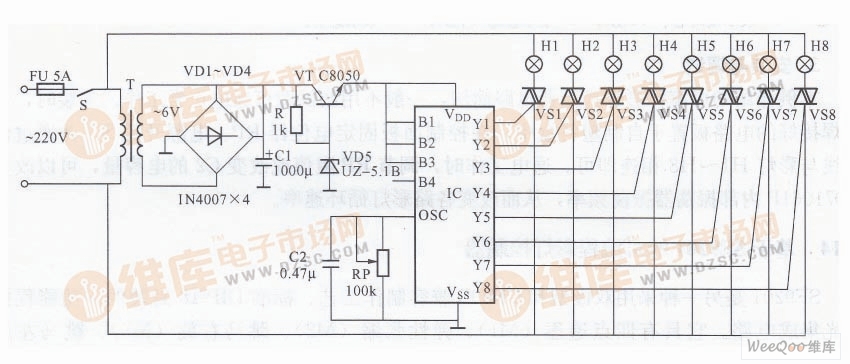

基于CD71061P的可编程彩灯控制器电路

利用CD71061P构成的可编程彩灯控制器电路

  电路结构及主要元器件选择:
  由图可知,该可编程彩灯控制器由电源电路、可编程灯控电路和晶闸管控制电路组成。其中,电源电路由熔断器FU、电源开关S、电源变压器T、整流二极管VD1~VD4、滤波电容C1、电源调整管VT、稳压二极管VD5及限流电阻R组成。实际应用时,T常选用3~5W、二次电压为6V的电源变压器;VD1~VD4选用IN4007型硅整流二极管;VT选用C8050或58050型硅NPN晶体管;VD5选用5.6V、1/2W稳压二极管,如UZ-5.1B型等。交流220V电压经降压、整流、滤波和稳压后形成稳定的直流+5V电压给可编程灯控电路供电。
  可编程灯控电路由集成电路IC及电位器RP等外围元件组成。实际应用时,IC选用CD71061P型多功能程控闪光集成电路;RP选用小型合成膜电位器。
  晶闸管控制电路由双向晶闸管VS1~VS8和彩灯H1~H8组成。实际应用时,VS1~VS8选用6A、400V的双向晶闸管,H1~H8选用10~150W、220V的彩色灯泡,每路可用多只灯泡并联。
  工作原理:
  电路通电后,CD7l061P根据设定的闪光模式依次从Y1~Y8端输出控制高电平,使VS1~VS8轮流导通,驱动彩灯H1~H8产生各种灯光效果。
