维修用交流可调隔离电源电路图

出处:nongcunren时间:2011-03-29

  在电器维修中,经常需用各种等级电压和交流电源,本文介绍的交流可调隔离电源则可解决这一问题,其电路如图所示。

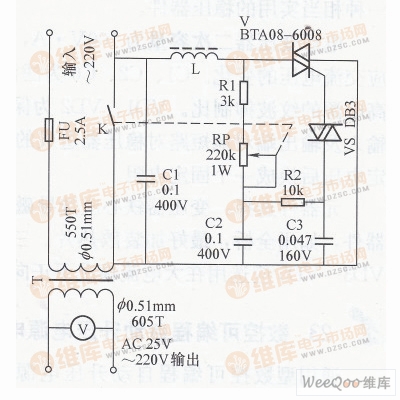

维修用交流可调隔离电源电路

维修用交流可调隔离电源电路

  该电源电路简单,由图可知,K断开时为可调隔离电源,输出电压为AC25~220V;K接通时为1∶1隔离电源,输出电压为AC 220V。
  元器件选择:T用截面积为15~20cm2的铁心。、二次均用φ0.51mm的漆包线绕制,绕550圈,二次绕605圈。L用长30mm,φ6mm的铁氧体磁心,用φ0.8mm漆包线分3层共绕100圈。RP用带开关电位器。VS用DB3型双中触发管。电压表用0~300V小型交流电压表。V用8A/60OV双向晶闸管,需配用2×140mm×80mm的铝质散热板。其余元件型号如图所示。
