数字录音电话机各用电源为双电源,正6V电源工作电流约120mA,负5V电源工作电流为10mA,负5V电源工作电流较小。电源可由图所示的负压变换电路提供。

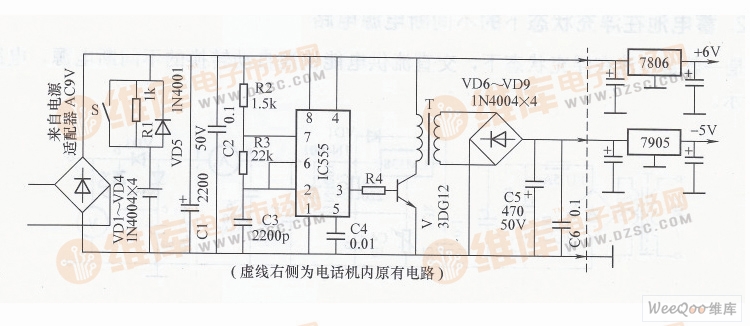

数字录音电话机备用电源电路
电路工作原理:由时基电路IC555、R2、R3、C3等组成无稳态多谐振荡器,振荡频率约在15kHz。由于R2<R3,振荡输出接近对称方波(即占空比约为1∶1),推动V导通。变压器T的二次感应电压经VD6~VD9桥式整流后,由C5滤波输出约为-10V的直流电压,将该电压加至机内7905的输人端,将电源正极加至机内7806的输人端,将地线与机内地线相连。
当交流电路正常供电时,电路电源由适配器输出的交流9V电压经VD1~VD4整流及GI滤波后提供,约为12V。此电压经R1加至电池组两端以1~2mA的微弱电流对蓄电池充电以补充电池组的自身放电损耗及交流供电电路临时断电的消耗。当交流电路停电时,电路电源由蓄电池组经二极管VD5提供。
变压器T的铁心采用罐型氧体磁心。蓄电池组选用电压为10.8V,功率可由交流供电电路停电的情况来决定,一般1.5A容量的蓄电池组在充满状态下,可连续工作7~8h,如果停电时间较长,来电后可将开关S闭合,以提高充电速度。
