电源电路原理图

出处:lk035时间:2011-03-22

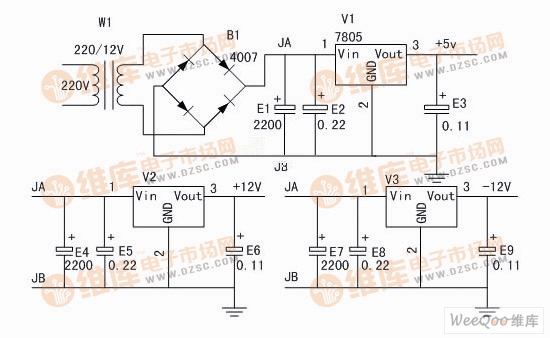

  电源电路如图所示。该电路由变压器桥式整流器B1、滤波电容和集成稳压块7805, 7812, 7912组成。其工作原理为220V交流电经变压器降压后由次级线圈输出后电压降为24V的交流电,然后经过桥式电路整流后成为波动的直流电源,经过高低通滤波后,输入集成电压稳压器7805, 7812和7912,输出+5V±5%, +12V±5%、-12V±5%直流电压,提供给单片机应用系统。该电路经实验证明,具有结构简单、经济、实用等特点。
