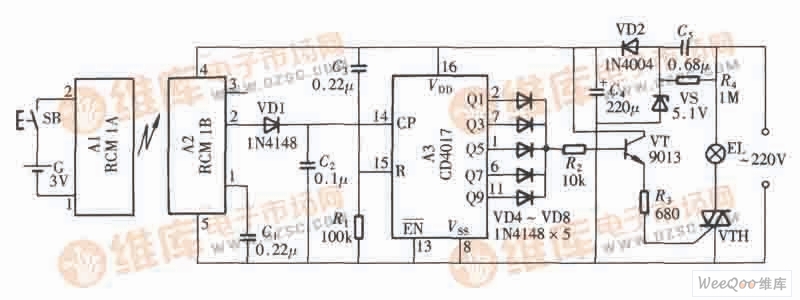

如图所示的无线电遥控照明开关采用RCM1型无线电遥控组件作为遥控发射与接收电路。电路由RCM1A／B组件作遥控发射与接收电路，用十进制计数器CD4017作开关控制电路，用双向晶闸管作电源开关。
无线电遥控照明开关(CD4017、RCM1)电路
