单金属片触摸开关原理及电路图集

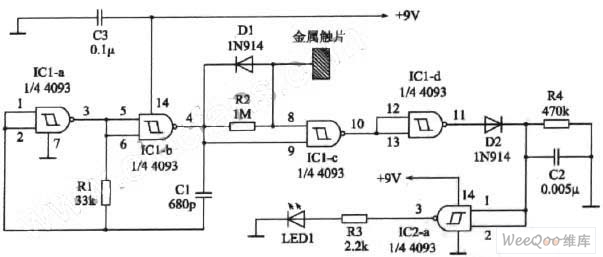

　　工作原理：图1所示的电路只使用了一片触摸金属片，电路中采用了2只四二输入端(内部有四个完全相同的，具有两个输入端)施密特触发器4093(如CD4093、 TC4093等等)。通常IC2-a的输出端第3脚处于低电平，发光二极管LED1不能发光，当触摸金属片时，该输出端即变为高电平，使LED1导通发光。图2与图1类似，使用的元件更少，直接输出电键控制电压。

　　图１

　　图２

　　电阻桥触摸开关工作原理及电路

　　工作原理：图3所示的电阻桥触摸开关采用了LM339，LM339是一种四电压比较器(内部有4个完全相同的电压比较器)，该电路只应用了其中的一个，工作电压范围宽达2—32V。用手触摸靠得很近但不接触的双金属片时，LM339第2脚输出低电平信号，使发光二极管LED1导通发光。

　　图３

　　图4所示的电阻桥触摸开关和图3的不同之处，主要是采用了运算放大器LF353N，而不是电压比较器。LF353N是双运算放大器，该电路也只应用了其中的一个。触摸双金属片时，LF353N的第1脚输出低电平信号，使发光二极管LED1导通发光。

　　图４

　　图5和图4不同之处就是触摸双金属片时，LF353N的第1脚输出高电平电压，使发光二极管LED1导通发光。

　　图５

　　图6是专为业余无线电CW电报应用所设计的电键控制电路。

　　图６
