电路的功能

　　同步检波电路用来检测被噪声淹没的信号，它是锁相放大器重要的电路单元，有许多实用方式。本电路属于同步检波的基本方式，用开关电路检测相位差，输出电压EO=EXCOSφ，即可以获得信号的振幅和相位φ。

　　如果基准信号的相位与未知信号同相，即可获得平均值的直流电压输出。如降低后级低通滤波器的截止频率，可以缩小噪声等效率宽，提高S/N比。

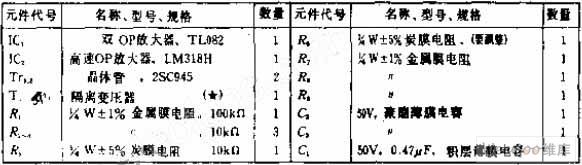

　　电路工作原理

　　用模拟开关交替通、断输入信号，由低通滤器全脉动电流平滑。OP放大器A1是维修部放大器，它与后面的低通滤波器输入电阻相反，输出电阻必须很小。

　　如不加隔直流电容C1，前级直流失调产生的误差或漂移就会影响电路的性能，容量的选择应保证对信号频率有足够小的阻抗。

　　OP放大器A2为零交比较器，应选择转换速度快的IC否则会产生相位滞后。基准输入中含有噪声时，应加一定的滞后。信号波形以正弦波为前提，如果可以使用TTL电平，则可采用TTL电平，则可采用C-MOS模拟开关以简化TT12构成的开关电路。

　　变压器T1用来使开关信号浮地，基匝数为1：1。用R0调整开关驱动幅度。高频时不能使用晶体管开关，应改成二极管桥式电路。

　　低通滤波器必须充分衰减信号的高频成分，其截止频率FO应为实际使用信号频率的1/10以下，参数计算可参考“由一个OP放大器构成的的多级反馈式12DB/OCT LPF”一节。

　　调整

　　同步检波工作正常与否，可观察A点的波形，如果波形与图A所示相同，则可判断为正常。把输入信号和基准REF的相位调成同相，可获得正的半波整流波形，若调成反相，则获得负的整流波形，如果有±90度的相位差，则形成上、下对称波，如果平滑，输出为零。
