将MCP9700贴靠在LED上，其可以为PIC微控制器提供一个线性电压反馈信号，保证LED总是在一个功率电平上工作，并保持在温度限制之内。MCP9700的电压输出端可以直接连接到PIC微控制器ADO的一个输入端，为LED模块提供一个线性温度指示。利用MCP9700控制MCP1630的电流设置点的系统框图如图所示。MCP1630是一个开关型DC／DC变换器，它作为一个可控电流源驱动LED模块。MCP9700的电压输出端直接连接到MCU（引脚ANO）的ADC输入端。MCP9700温度系数被标度，为一个8bit的ADC（带一个2.5V或5V的参考电压）提供1℃/bit的分辨率。PlC12F683的引脚*1上的PWM输出端连接一个RC低通滤波器，为MCP1630控制电流设置点产生一个参考信号。几个软件线可以用于控制电流输出，以使LED的电流不超过其额定值。

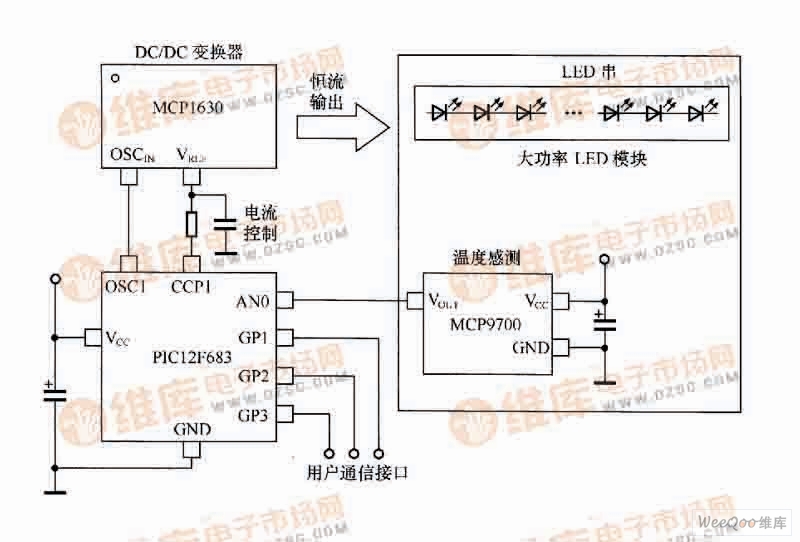

利用MCP9700控制MCP1630的电流设置的系统框图
