高阻抗缓冲电路

出处：highway时间：2011-09-27

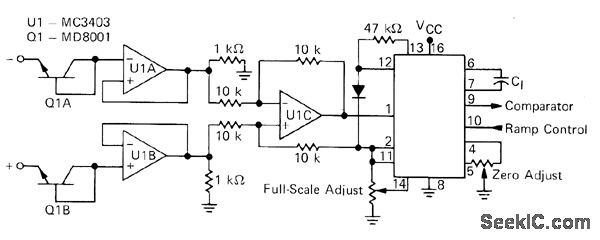

摩托罗拉MC3403四运放的两部分作为对差分输入的电压跟随器，第三部分连接作为MC1505 A/D转换器作缓冲器。双晶体管01连接为双二极管，在电压跟随器的输入上提供0.6V的偏差，从而在运放器的低偏置电流上获得温度跟踪和可预测性能。
