如图所示是由BCD-十进制译码器CD4028、六反相器CD4069等组成的五状态显示控制电路，该电路能显示出五种状态，通常作为自动控制设备中的选择开关来使用。

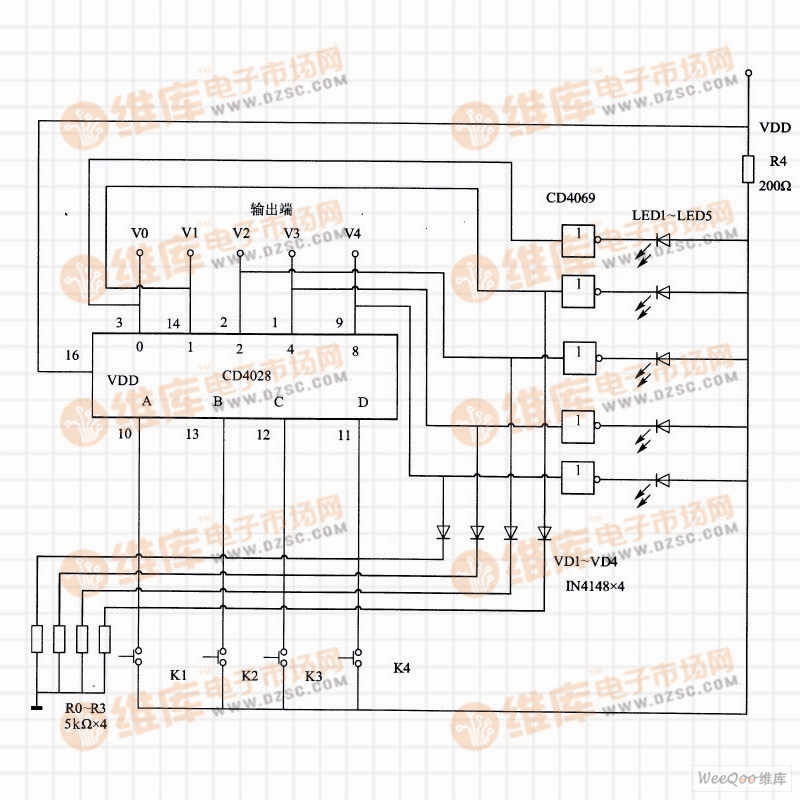

由CD4028、CD4069等组成的五状态显示控制电路

　　在这个电路中，5种状态是由5个发光二极管LED1－LED5显示出来的。起始时CD4028的输入端全为低电平状态，根据CD4028的真值表可知，0端输出高电平状态，经反相器CD4069后跳变为低电平，发光二极管LED1正向导通并发光。如果我们按下开关K1，此时CD4028的输入码为0001，输出端Q1为高电平状态，经反相器后使二极管LED2导通发光。同理按下开关0后，CD4028的输入码为0010，输出端Q2输出高电平，经反相后，将LED3点亮。按下其他开关，工作过程相似。
