光电靶机电路

光电靶机电路

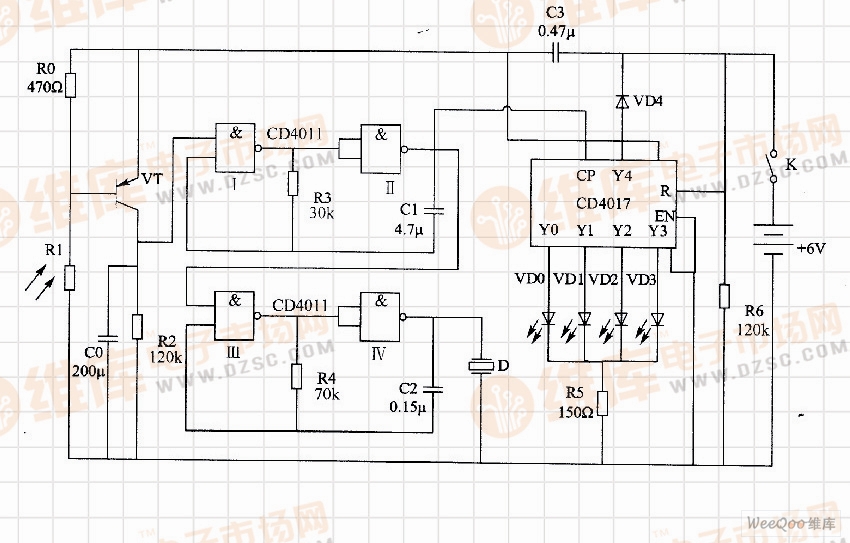

  在电路图中,CD4011的门I和门II组成低频多谐振荡器,门Ⅲ和门Ⅳ组成另一个低频振荡器。当没有击中靶机时,三极管VT截止,因此门I输入端为低电平状态,门Ⅲ输入端也为电平状态,此时两个振荡器都不工作,发光二极管不发光。当击中靶机时,三极管VT导通,门I和门Ⅲ的输入端均跳变为高电平状态,电容C0开始充电,振荡器开始工作。
  门Ⅱ输出的高电平状态加到CD4017的CP端,使输出端YO-Y3依次输出高电平,使得发光管VDO~VD3依次循环发光。同时,门Ⅲ和门Ⅳ组成的振荡器振荡,使压电片D发出声音。直到电容C0放电完成,使门I的一个输入端为低电平,低频多谐振荡器停止震荡为止。
