电子报警电路

电子报警电路

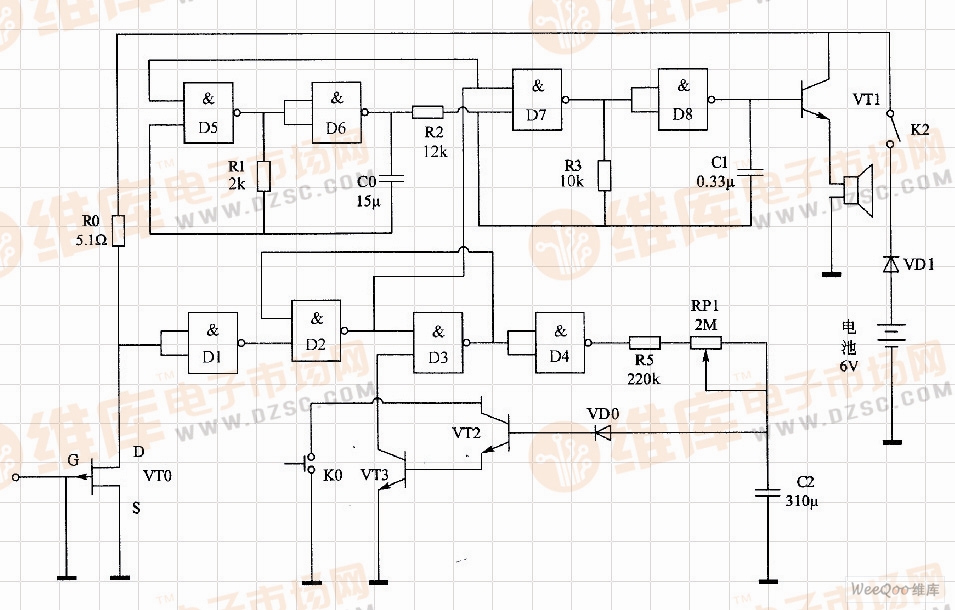

  如图所示是由四2输入端与非门CD4011、场效应管和晶体三极管等构成的电子报警电路。当报警电路被触动时,就会发出报警信号。
  在图电路中, D2和D3组成R-S触发器,D5、D6、电阻R1及电容C0构成超低频振荡器,D7、D8、R3和C1音频振荡器,可变电阻可以改变充电点流的大小,从而改变报警时间。
  当场效应管VT0的栅极被人体碰触后,它的源极和漏极之间的电流急剧减小,流过电阻R0的电流也随着减小,此时,Dl的输出端由高电平跳转为低电平,触发器被触发,超低频振荡器起振,扬声器发出警报声。同时,D4输出端变为高电平状态,电容C2通过R5荷RP1充电。充电2.1V时,二极管VD0、复合管VT2和VT3都导通,于是, R-S触发器又被触发,导致两个振荡器停振,警报声消失。
