由 74HC04组成的并联谐振振荡电路图

出处：tyw时间：2011-03-01

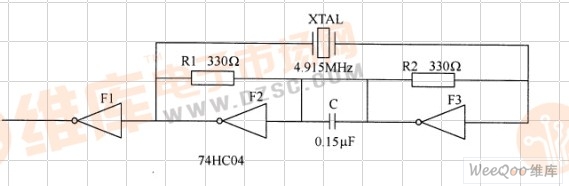

如图所示是由六反相器 74HC04（F1－F3）组成的晶体并联谐振振荡电路，该电路用来产生脉冲。 ·

由 74HC04组成的并联谐振振荡电路图

图并联谐振振荡电路

　　在该电路中，电阻R1、R2将六反相器F2、F3偏置在线性范围内，石英晶体XTAL在外加电压的作用下，产生一个压电效应，发生机槭振动，形成压电谐振，为电路提供反馈回路9这样在晶体的基频上就会产生一个振荡脉冲，其频率取决于晶体本身的频率参数。
