由J-K触发器组成的分频、计数电路图

出处:computer00时间:2011-02-22

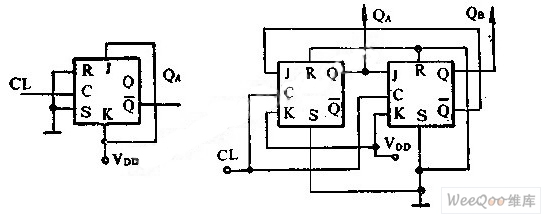

     图A所示是用CMOS电路J-K触发器组成的除2加法计数线路,表A是其真值表。

     图B所示是除3加法计数线路,表B是其真值表。

图A                                       图B

表A(上)表B(下)


  图C所示是除4加法计数线路,表C是其真值表。

  图D所示是除5加法计数线路,表D是其真值表。图中RS端均接低电压。




图C                               图D

表C(上) 表D(下)
