TC909OBN9是东芝公司生产的数字梳状滤波式Y/C(亮度/色度)分离集成电路，广泛应用于大屏幕新型新码彩色电视机中。

1.功能特点

　　TC909OBN9集成电路内含视频A/D转换器，D/A转换器，I2C总线接口电路、锁相环电路Vco压控振荡器电路，Y/C分离等电路。

2.引脚功能及数据

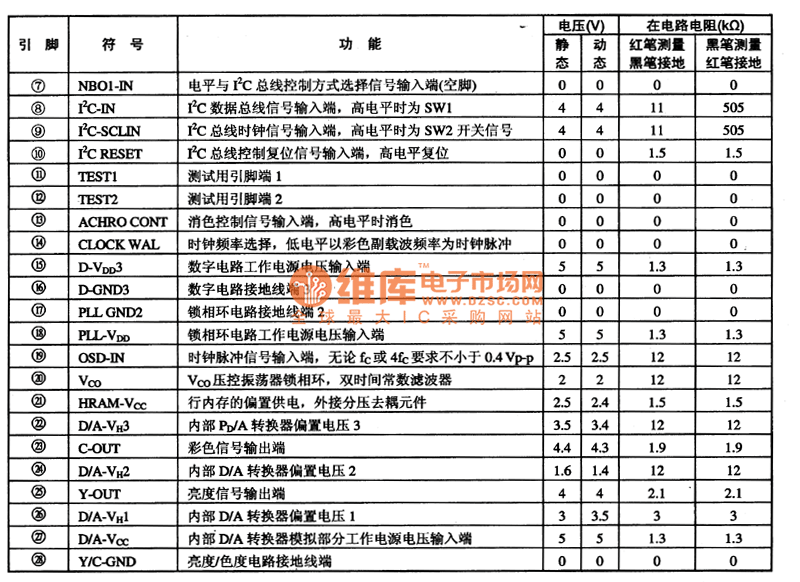

　　TC9090BN集成电路采用28脚双列直插式封装，其集成电路的引脚功能及数据见表1所列。

　　提示:数字Y/C分离失效，应先检查TC909OBN(20)脚外接的阻容元件是否正常。
