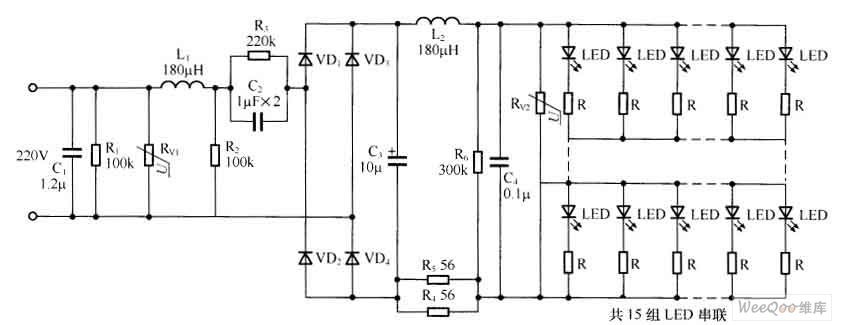

如图所示电路中,C1、R1、RV1、L1和R2组成级电源滤波电路,用于将输入的瞬问高压滤除;C2、R3组成降压电路;C3、C4、L2及RV2组成整流后的滤波电路。此电路采用双重滤波电路,能有效地保护LED不被瞬间高压击穿损坏。
图 具有滤波单元的电容驱动电路
