1．斩波方式
图所示为斩波方式电路，这是一种非隔离的变换方式，变换效率为85％以上，这种方式包括降压式、升压式和极性反转式。
图（a）所示为降压式电路。当晶体管VT1导通时，U1通过VT1加到扼流圈L1和电容C1上，从而供给负载功率。VT1截止时蓄积在L1中能量通过续流二极管VD1为负载供电。
图（b）所示为升压式电路。晶体管VT1导通时，扼流圈L1中蓄积能量。VT1截止时,L1中蓄积的能量通过二极管VD1转给电容C1，这时输出电压Uo=UI＋UL1,因此称为升压电路，式中，UL1为L1上的电压。
图（c）所示为极性反转式电路。晶体管VT1导通时，扼流圈L1中蓄积能量。VT1截止时，L1感应反电动势使输出电压极性反转。

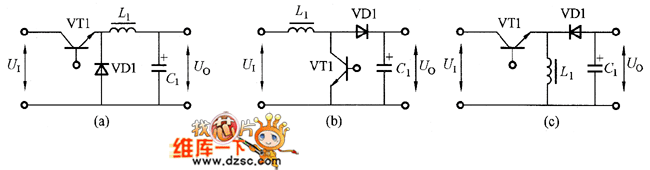

（a）降压式；（b）升压式；（c）极性反转式
图 斩波方式电路
