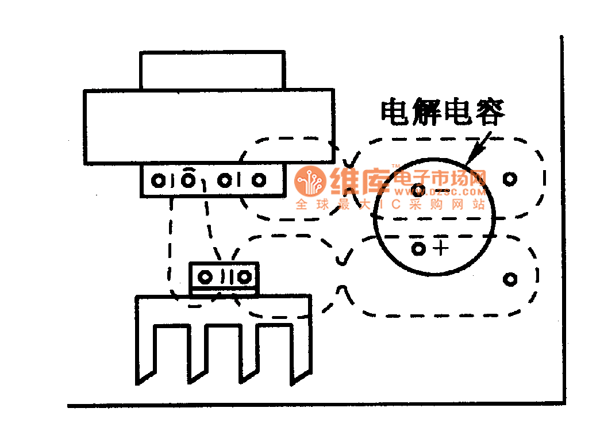

另外，抑制噪声的线路滤波器等也接在电源处的印制板上。这时，接地的共模电容器终用螺丝拧到底板上。即使电流不太大，走线基本上也是短而粗。印制板上为日出形式的走线，如图所示。另外，采用双面板时，必须接入垫圈，保证接触良好。
