电动机制动器电路图

出处:netjackycn时间:2010-06-24

  本例介绍一种RC反接式电动机制动器,它与常用的电磁式制动器相比,具有制动速度快、制动时间可调、成本低等特点,可用于各种瞬间制动的机械运转设备(例如木材加工带锯机)中。

  电路工作原理

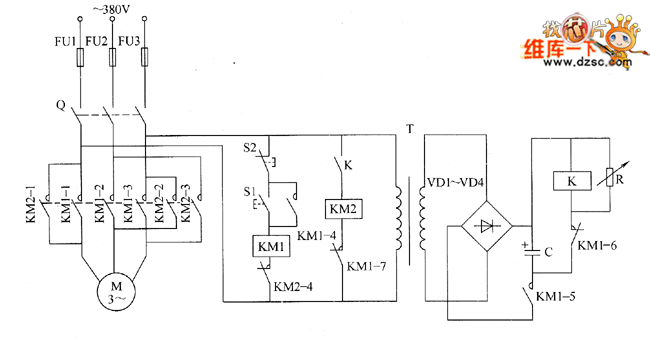

  该电动机制动器电路由电源变压器T、整流二极管VD1~VD4、可变电阻器R、电容器C、继电器K、交流接触器KM1与KM2和起动按钮S1、停止按钮D2等组成,如图所示。

电动机制动器电路

  图 电动机制动器电路

  当按动起动按钮S1后,交流接触器KM1通电工作,其常开触头KMl-1~KM1-5接通,常闭触头KM1-6和KM1-7断开,电动机M起动运转,电源变压器T也通电工作,其二次侧产生的感应电压经VD1~VD4整流后,对电容器C充电。此时交流接触器KM2和继电器Κ均不工作。

  当按动停止按钮S2后,KM1断电释放,其各常闭触头接通,常开触头释放,电动机M断电;与此同时,电容器C通过KM1-6触头对继电器Κ放电,使K吸合,其常开触头接通,使交流接触器KM2瞬间通电工作,其常开触头KM2-1~KM2-3瞬间接通一下,给电动机M施加一个瞬间反转电流,电动机M在此反转电流的作用下快速停转,从而解决了电动机停机后的惯性运转问题。

  调节电阻器R的阻值,可以改变对电动机M的制动时间,以免制动过量而引起电动机反转。

  元器件选择

  R选用密封式可变电阻器。

  C选用耐压值为50V的铝电解电容器。

  VD1~VD4均选用1N400l~1N4007型硅整流二极管

  K选用12V小型继电器。

  KMI和KM2均选用CDC10系列交流接触器。

  T选用3~5W、二次电压为12V的电源变压器。
