本例介绍一款电动机电子调速控制器，能在10m之内以无线遥控方式对小型交流电动机进行调速控制，可用于工矿业无法近身控制的危险场合使用。

　　电路工作原理

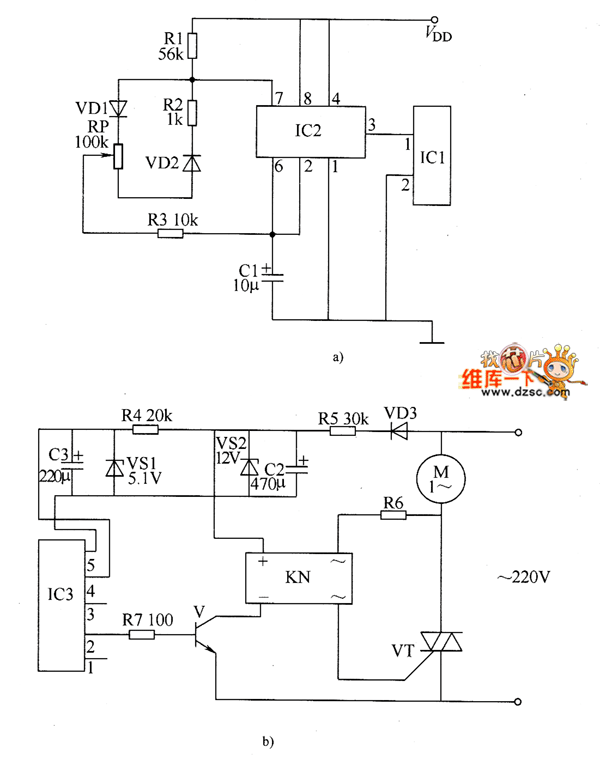

　　该电动机电子调速控制器电路由无线遥控发射电路利无线遥控接收控制电路组成，如图所示。

　　无线遥控发射电路由微功耗无线遥控发射集成电路模块IC1、时基集成电路IC2、二极管vD1、VD2、电阻器R1～R3、电位器无线遥控接收控制电路由微功耗无线遥控接收集成电路模块IC3、稳压二极管VS1、VS2、电阻器M～R7、二极管VD3、晶体管V、固态继电器KN（SSR）和晶闸管VT组成。

　　IC2和R1～R3、 RP、 VD1、 VD2、C1组成的占空比可调的超低频脉冲振荡器。该振荡器输出频率为1Hz左右的方波脉冲信号，作为控制信号加

　　至ICl的电源端，使IC1发射超短波无线电信号。

　　VD3、 R4、 R5、 C2、 C3并VS1、VS2组成无线遥控接收控制电路的电源电路。220V交流电压经YD3整流、R1限流降压、C2滤波及VS2稳压后，产生＋12V电压供给固态继电器KN。＋12V还经Ⅲ限流降压、VS1稳压及C3滤波后，产生＋5V电压，作为IC3的工作电源。

　　IC3接收IC1发射的超短波无线电信号，并对该信号进行解码等处理。在无信号时，IC3的2脚输出低电平，V处于截止状态，KN处于关断状态。当IC3接收到无线电信号后，其2脚输出高电平，使V和KN导通，改变晶闸管VT的导通角，从而改变电动机M转速的高低。

　　调整RP的阻值，可改变超低频脉冲振荡器输出方波脉冲的占空比。方波脉冲信号的占空比越大，在单位时间内VT导通的时间就越长，M的工作电压也越高，转速也越快。

　　元器件选择

　　R1～R3和R7选用1／4W碳膜电阻器或金属膜电阻器；R4和R6均选用1／2W金属膜电阻器；R5选用3W金属膜电阻器。

　　C1～C3均选用耐压值为16V的铝电解电容器。

　　VD1和VD2均选用1N4148型硅开关二极管；VD3选用1N4004或1N4007型硅整流二极管。

　　VS1选用1／2W、5.1V的硅稳压二极管；VS2选用1W、12V的硅稳压二极管。

　　V选用58050或C8050、3DG8050型硅NPN晶体管。

　　IC1选用RCM-1A型无线遥控发射集成电路；IC2选用RCM-1B型无线遥控接收集成电路。

　　KN选用TLP3502型固态继电器。

　　VT选用耐压值为600V的双向晶闸管，其电流容量应为电动机额定功率的1.5倍以上。
