三相交流电动机在使用过程中，因断相运行而烧毁（因为某一相断相后，电动机负载不变断相一组绕组的电流为零，而其余两相的工作电流将增大很多）的现象较为常见。本例介绍一种采用分立元件制作的电动机保护器，具有制作简单、可靠性强等特点。

　　电路工作原理

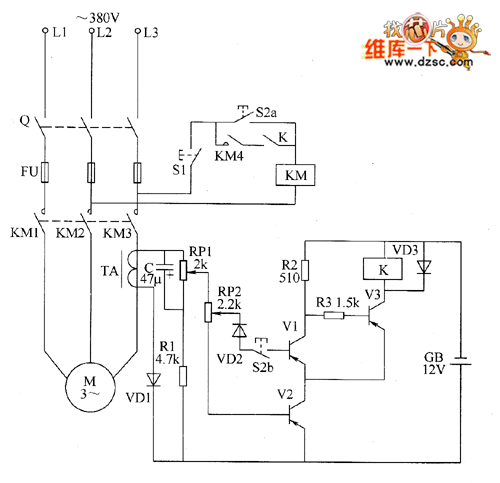

　　该电动机保护器电路由起动控制电路、断相检测电路和保护执行电路组成，如图所示。

　　起动控制电路由起动按钮S2和停止按钮S1等组成。

　　断相检测电路由电流互感线圈TA、整流二极管VD1、电阻器R1、电容器C和电位器RP1与RP2等组成。

　　保护执行电路由晶体管V1～V3、继电器K、交流接触器KM等组成。

　　按动起动按钮S2（S2a与52b联动）后，交流接触器KM通电吸合，其常开触头（动合触头）KM1～KM4均接通，电动机M起动运转，在⒕中产生1.2V感应电压，该电压经VD1整流后使V2饱和导通。此时由于52b断开，故V1截止，V3导通，继电器K吸合工作，其常开触头Κ接通，手离开起动按钮S2后，电动机M仍能维持正常运转。

　　当三相交流电的A相或B相断相时，TA两端会产生比正常值（1.2V电压）大1.73倍的感应信号电压，使V1导通，V3截止，继电器K释放，其常开触头K断开，使交流接触器KM释放，将电动机M的工作电源切断，从而保护电动机不会因断相而烧毁。

　　若C相断相，则TA两端的感应电压消失，使V3和V2截止，继电器K和交流接触器KM均释放，电动机M停止运行。

　　调节RP1和RP2的阻值，可改变V1动作的灵敏度。

　　若将该电路中的V3、VD3和R3去掉，将继电器K并接在VI的集电极与发射极（c、e极）上，电路也可正常工作。

　　元器件选择

　　R1～R3选用1／4W的碳膜电阻器。

　　RP1和RP2选用小型实心电位器或可变电阻器。

　　C选用耐压值为25V的铝电解电容器。

　　VD1～VD3均选用1N4007型硅整流二极管。

　　V1～V3均选用3AX31C或3A，X81型锗PNP型晶体管。

　　K选用12V直流继电器，例如JQX-4F等型号。

　　TA可用φ0.16mm的漆包线在MX0-200型磁环上绕500匝左右或在交流接触器的原线圈外绕4匝左右。
