本例介绍的工业仪表用声光报警器，具有电路简单、容易制作、灵敏度高、无需调试等特点，可与各种有电接点的工业测量仪表配合使用。

　　电路工作原理

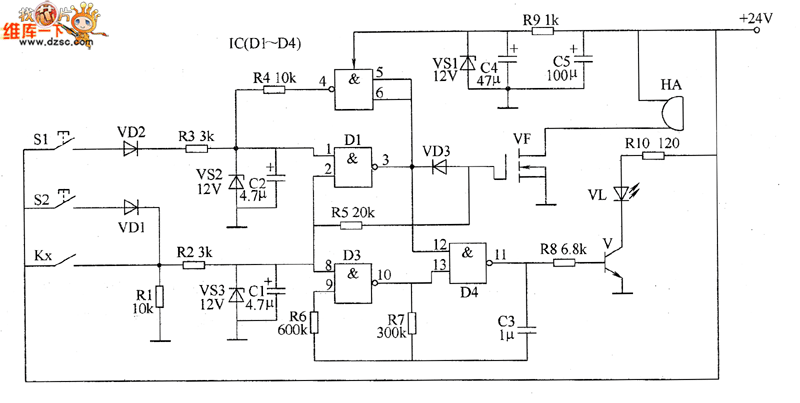

　　该工业仪表用声光报警器电路由检测控制电路、双稳态触发器、LED闪光电路、声音报警电路和＋12V稳压电路组成，如图所示。　

　　检测控制电路由工业仪表的控制触头（受控电接点）Kx、电阻器R1、R2、稳压二极管VS3和电容器C1组成。

　　LED闪光电路由与非门集成电路IC（D1～D4）内部的D3、D4、电阻器R6～R8、R10、电容器C3、晶体管V和发光二极管VL组成。

　　声音报警电路由电阻器R5、场效应晶体管VF和报警器HA组成。

　　双稳态触发器由IC内部的D1、D2、电阻器R3、R4、二极管VD2、VD3、稳压二极管VS2和电容器C2组成。

　　＋12V稳压电路由电阻器R9、电容器C4、C5和稳压二极管VS1组成。

　　平时，仪表的控制触头Kx处于断开状态，IC的2脚为低电平，V和VF均不导通，VL不发光，HA不发声。

　　当仪表的控制触头Kx接通时，IC的2脚、8脚及VF的栅极均为高电平，使VF导通工作，HA发出报警声；同时，由D3、D4和R6、R7、C3组成的振荡器振荡工作，其输出的振荡信号使V间歇导通，VL闪烁发光。

　　按下报警解除按钮S1时，双稳态触发器翻转，IC的3脚输出低电平，使VF截止，HA停止发声；同时使IC的11脚输出高电平，振荡器停振，V饱和导通，VL常亮。只有在Kx再次断开后，VL才能自动熄灭。

　　元器侔选择

　　R1～R8均选用l／4W金属膜电阻器；R9和R10均选用1／2W金属膜电阻器。

　　C1、C2和C4均选用耐压值为16V的铝电解电容器；C3选用独石电容器；C5选用耐压值为35V的铝电解电容器。

　　VD1～VD3均选用1N4148型硅开关二极管。

　　VS1～VS3均选用1／2W、12V的硅稳压二极管，例如1N60023等型号。

　　VL选用Φ5mm的红色高亮度发光二极管（可用多只发光二极管混联后组成LED闪光字牌）。

　　V选用58050或C8050、3DG8050型硅NPN晶体管。

　　VF选用V40BT型N沟道场效应晶体管。

　　IC选用CD4011型四与非门集成电路。

　　HA选用内置报警音源的24V高响度报警器。

　　S1和S2选用微型动合按钮。
