电路工作原理

　　该农作物自动防霜控制器电路由温度检测控制电路和高压点火电路组成，如图1 所示。

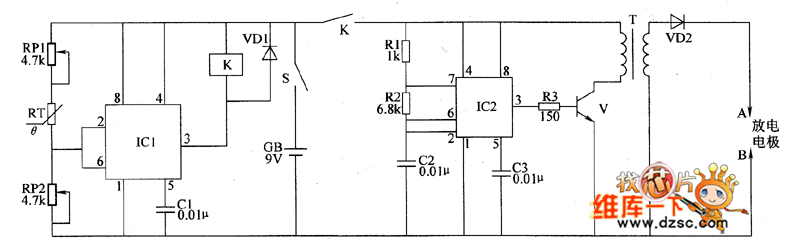

　　图1 农作物自动防霜控制器电路（一）

　　温度检测控制电路由时基集成电路IC1、电位器RP1、RP2、二极管VD1、继电器Κ和电容器C1组成。

　　高压点火电路由时基集成电路IC2、电阻器RI～R3、电容器C2、C3、晶体管V、高压变压器T、高压整流二极管VD2和放电电极A、B组成。

　　在大气温度高于测控温度（＋1℃）时，IC1的2脚电压低于3V，3脚输出低电平，K处于释放状态，高压点火电路不工作。当气温下降、大气下霜的条件形成时，RT的阻值增大使ICl的6脚电压高于6V，3脚输出高电平，使K通电吸合，其常开触头接通，高压点火电路通电工作，在A、B两电极之间产生近1万伏的直流高压，将火药或汽油点燃，引燃发烟材料。

　　点火装置由高压电极和引燃剂组成。在塑料薄膜内装上适量的火药（A、B两电极放在火药上，应注意防潮）或在小瓶内装八汽油（A、B两电极从瓶口插人，瓶口应密封，以防止汽油挥发），作为发烟材料的引燃剂。使用时，将发烟材料（可用干草、稻谷壳、锯末、树叶和秸秆等）堆积在制成的点火装置上，发烟材料上面压一层土，以防止发烟材料起火燃烧。

　　元器件选择

　　RI～R3选用1/4W的金属膜电阻器或碳膜电阻器。

　　RT选用负温度系数热敏电阻器或半导体温度传感器。

　　BPI和RP2选用小型合成膜电位器或可变电阻器。

　　C1～C3选用独石电容器或涤纶电容器。

　　YD1选用I N4007型硅整流二极管；YD2选用2DGL－15kV型高压整流硅堆。

　　V选用3DD15D或DD03、3DK106C型晶体管。

　　IC1和IC2均选用NE555型时基集成电路。

　　K选用JRXˉ13F型9V直流继电器。

　　T使用黑白电视机用行输出变压器或汽车电子点火器。

　　S选用小型拨动式开关。

　　CB选用9V小型免维护蓄电池。
