在自然灾害中，霜冻对农作物的危害较严重，它直接影响到农作物的产量。
本例介绍的霜冻报警器，能在环境温度低于I℃时发出声音报警信号，提醒农户及时作好防霸准备。
电路工作原理

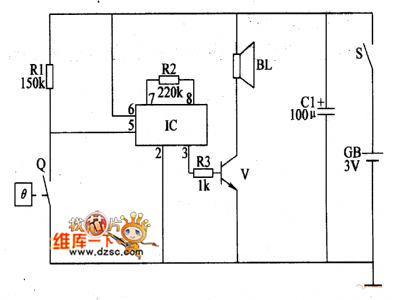

该霜冻报警器电路由电源电路、温度检测控制电路和报警电路组成，如图所示。 电源电路由电池GB、电源开关S和电接点温度计Q组成。
报警电路由音效集成电路IC、电阻器R2,R3,晶体体管V和扬声器BL组成。
接通电源开关S后，报警器电路进入警戒状态。在环境温度高于l℃时，Q的电热控制触头处于断开状态，报警电路不工作，BL不发声。当环境温度下降至l℃时，Q的电热控制触头接通，便IC受触发工作，IC的3脚输出的音效电信号经V放大后，驱动BL发出报警声。
元器件选择
C选用耐压值为6·3V的铝电解电容器。
V选用59013或CW9561型音效集成电路。
BL选用0.25W、80的电动式扬声器。
Q选用WXG型电接点玻璃水银温度计。
S选用小型单极拨动式开关。
GB选用两节5号电池。
