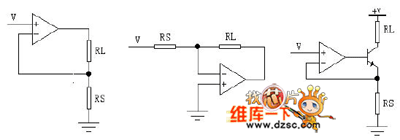

这几种电路都可以在负载电阻rl 上获得恒流输出，但也存在差别：

　　种：由于rl 浮地,一般很少用

　　第二种：rl 是虚地,也不大使用

　　第三种：虽然rl 浮地,但是rl 一端接正电源端,比较常用

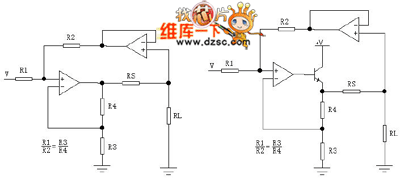

　　第四种：是正反馈平衡式,是由于负载rl 接地而受到人们的喜爱

　　第五种：和第四种原理相同,只是扩大了电流的输出能力,人们在使用中常常把电阻r2 取的比负载rl 大的多,而省略了跟随器运放。

　　第六种是本人想的电路,也是对地负载。后边两种是恒流源电路。对比几种v/i 电路,凡是没有三极管之类的单向器件,都可以实现交流恒流,加了三极管之后就只能做单向直流恒流了。

　　第四和第五是建立在正负反馈平衡的基础上的,如果由于电阻的误差而失去平衡,会影响恒流输出特性,也就是说,输出电流会随负载变化。而其他几种电阻的误差只会影响输出电流的值,而不会影响输出特性。如果输出电流大,或者嫌三极管的集电极电流和发射极电流不相等,可以把三极管换成mosfet。
