简易制作负离子发生器电路图

出处:fuwz88时间:2010-05-12

  简易负离子发生器  负离子增加,对人有催眠、止汗、镇痛、增进食欲,使人精神爽快,消除疲劳的作用。

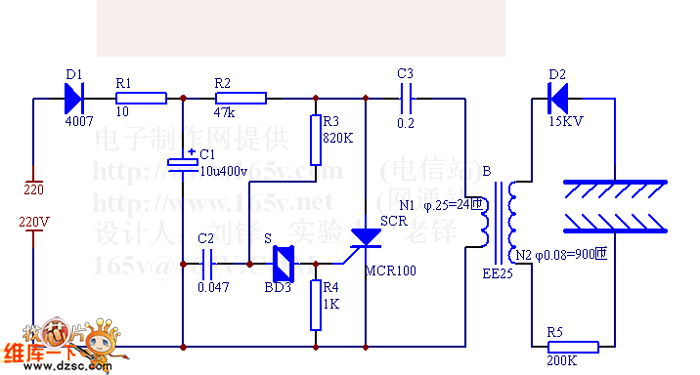

  如图是负离子发生器电路图。220V交流市电经D1整流后向C3和C2充电,当C2充电至氖泡导通并触发SCR导通时,C3经SCR、B的L1放电,经B感应升压后,由D2反向整流得8kV直流高压使发生器M的分子电离而产生负离子。

  调整R3的阻值可以改变触发频率和输出电压。调整时必须注意安全,更换元件需拨下电源插头

简易制作负离子发生器电路图
