用LK001的选频声控音乐插座电路图

出处：lfq_qing时间：2010-04-23

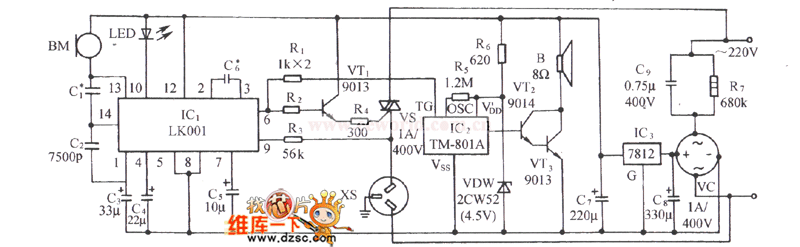

用LK001的选频声控音乐插座电路图(a)

　　电路如图所示。它包括声传感器BM、声控集成电路、可控硅控制电路、仿声电路和交流降压整流电路等。声控专用集成电路LK001是该控制电路的器件，其内部电路功能框图如下图所示。

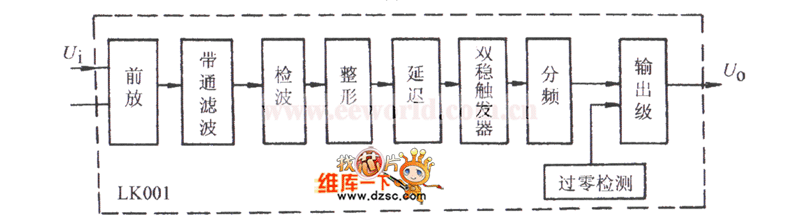

用LK001的选频声控音乐插座电路图(b)
