自动控温电路图

出处：zhenglixin时间：2010-04-13

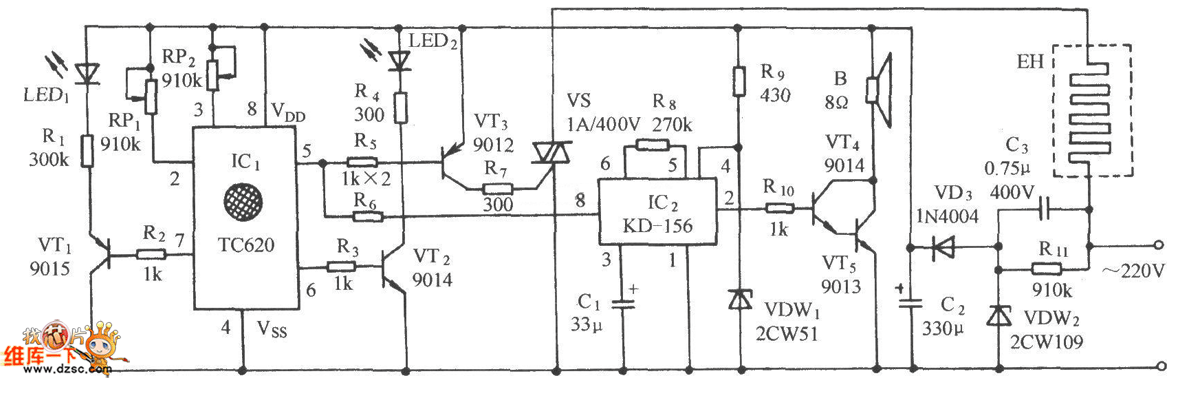

　　如图所示电路，它由温控传感开关，温度上、下限LED显示电路，可控硅控制电路，模拟声电路和交流降压整流电路等组成。该温控电路可按设定的上、下限温度内进行自动控制，测温在±3℃范围内，控温效果理想，还可进行超温指示。

自动控温电路图
