调温电热器电路图

出处：maychang时间：2010-04-16

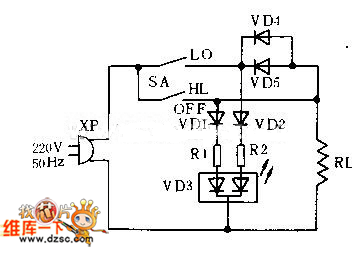

　　调温电热器电路如图所示。它分off(关)、Lo(低功率)、秘HL(高功率)三档。当拨转换开关SA至Lo档时，220V市电通过二极管VD4、VD56加到到负载ＲＬ两端；因二极管半波整流的作用使RL工作电压比220v直通时明显降低，故RL温度下降。
