多功能可调式通用时间继电器图

出处：chunyang时间：2010-04-12

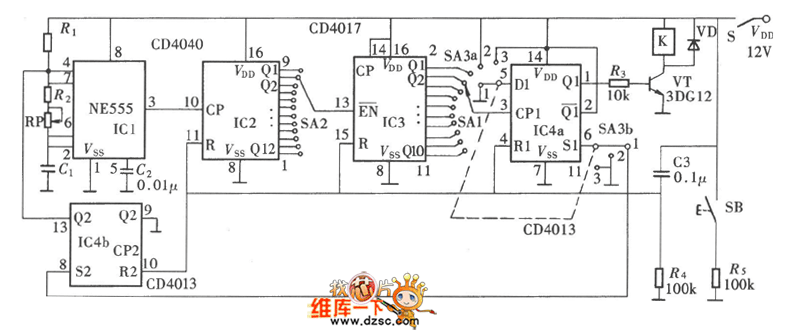

　　该电路的多功能主要是指它可进行“延时吸合”、“延时释放”、“延时循环”三种工作方式的相互转换。所谓延时吸合是指该继电器在开机预置后，继电器不吸合。只有当到达预置定时时间后，继电器才吸合。延时释放则与延时吸合相反，在开机预置后继电器吸合，当到达预置定时时间后，继电器释放。延时吸合和延时释放两种工作状态的操作为性的，当继电器完成工作过程后，电路的控制部分进入稳定状态。延时循环工作状态则是只要开机后，电路就会按照预置好的开、停时间间隔自动循环，永不停顿，直到切断电源开关或切换工作状态为止。其电路组成如图所示。

多功能可调式通用时间继电器图
