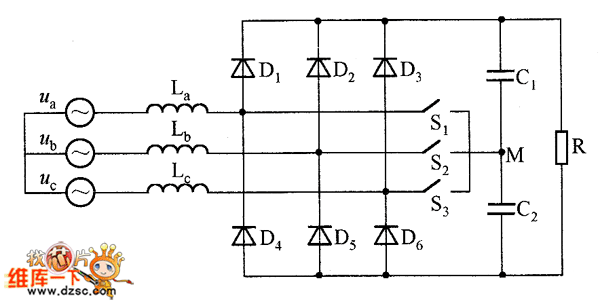

图1所示为三相三电平Boost PFC转换器的主电路原理示意图。图中三个开关S1、S2、S3为双向开关，Y连接，其中点与输出滤波电容Cl和C2的中点M相连。双向开关控制每相输出电流，流向高电平或低电平的输出端。输人电流连续，转换效率高。
图1 三相三电平Boost PFC转换器的主电路原理示意图
