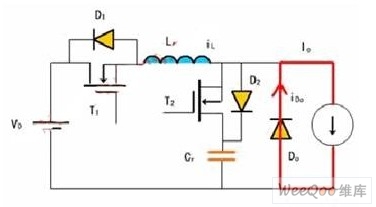

拓扑结构：Buck DC/DC ZCS PWM变换器。主开关T1（包含反并联二极管D1），辅助二极管T2（D2是T2的反并联二极管）。

　　假设：二极管开关管均为理想器件；电感、电容均为理想元件；Cr足够大，Lf足够大，Lf>>Lr,这样在一个开关周期中，输出电压为Vo不变，If保持为Io不变，这样Lf和Cf以及负载电阻可以看成一个电流为Io的恒流源。

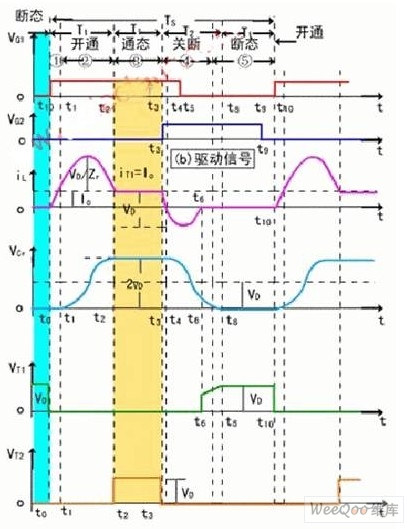

　　开关状态：在一个开关周期Ts中，变换器有五种开关状态，每种开关状态对应一个等效电路。

　　t<t0时，开关状态1前的状态，主开关T1和辅助开关T2处于断态，谐振电容Cr电压为零，续流二极管Do导通，iDo=Io。

　　零电流关断（ZCS）PWM DC/DC 变换器电路图
