两片IC组成的电容充电泵电路图

出处：majestic时间：2010-02-22

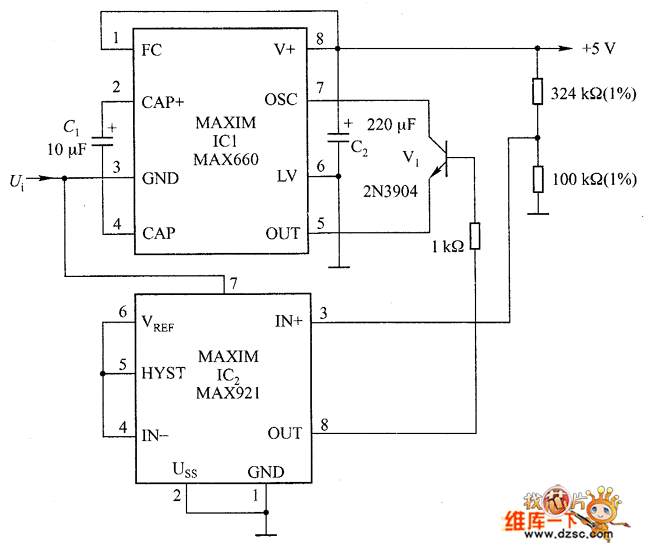

　　可以如下图所示，由MAX660和MAX921两片IC组成。IC内有45kHz振荡器，可以将电荷从C1传输到C2输出电压高于输人电压，输出电压经取样，反馈到IC2 3脚的IN＋端，当Uit＝1.18V时，IC2中比较器的输出电压（8脚）也增高，开关管V1导通，把IC的OSC（7脚）接地，停止振荡。调整采样电阻的比值，可以使充电泵产生所需的任何电压值。因为控制环路不要求时滞作用，因此IQ的Uppp、HYST、IN相连，设定时滞为零。振荡器接通后仅产生两个周期脉冲功率就再次被反馈信号关掉，此两个周期可以促使C2电压略高于5V期望值。
